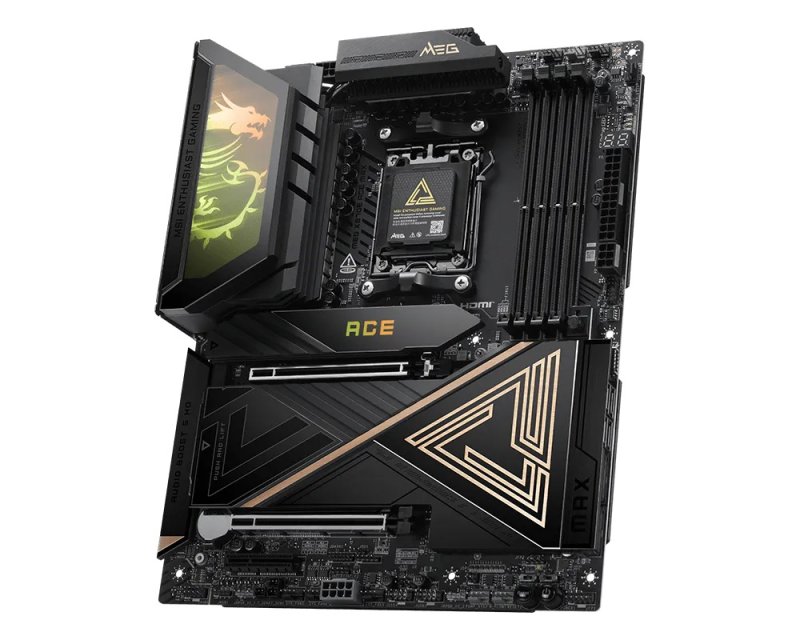

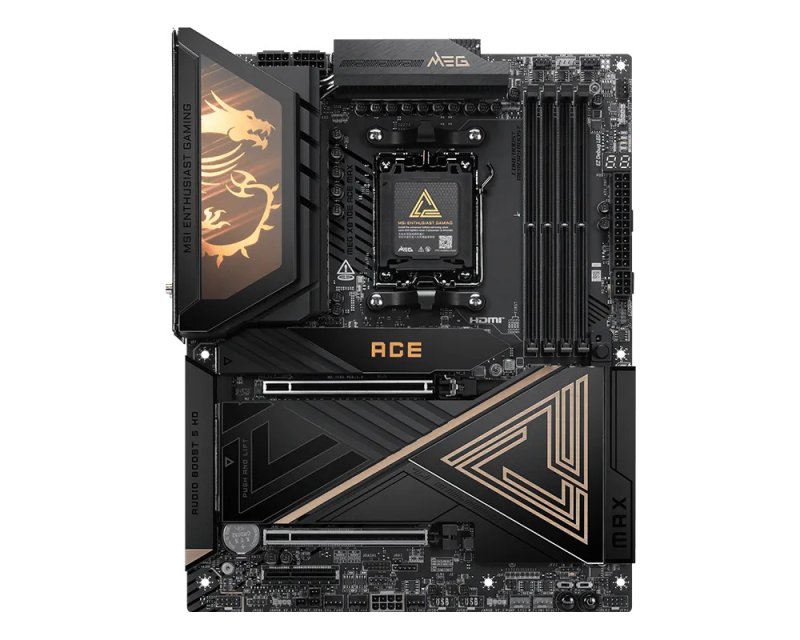

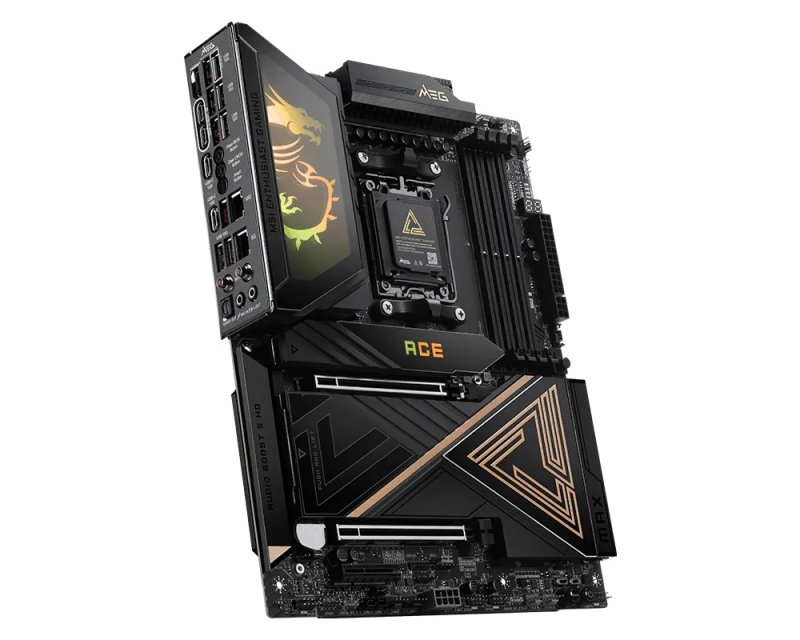

MSI MEG X870E ACE MAX / AM5 / ATX

MSI MEG X870E ACE MAX
* Frozr Guard
* EZ DIY
* EZ OC
* Audio Boost 5 HD
* Mystic Light
Chipset: AMD X870E
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5
Paměť:
* 4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 9000-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
* max. frekvence přetaktování:
• 1DPC 1R rychlost až 8400+ MT/s
• 1DPC 2R rychlost až 6400+ MT/s
• 2DPC 1R rychlost až 6400+ MT/s
• 2DPC 2R rychlost až 6400+ MT/s
* podpora AMD POR Speed a JEDEC Speed
* podpora přetaktování paměti a AMD EXPO™
* podpora Non-ECC, bez vyrovnávací paměti
* podpora CUDIMM, pouze Clock Driver bypass mode
* dvoukanálová architektura paměti
Grafické výstupy:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)
* 1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz
* 2x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 120Hz
Zvuková karta: Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA, 7.1kanálový zvuk, podpora výstupu S/PDIF
Ethernet: 1x Marvell® AQC113CS 10Gbps LAN, 1x Realtek® 8126 5Gbps LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)
Rozšiřující sloty: 2x PCI-E x16 + 1x PCI-E x4:
* PCI_E1 Gen PCIe 5.0 x16
* PCI_E2 Gen PCIe 5.0 x8
* PCI_E3 Gen PCIe 5.0 x4
PCI_E1 a PCI_E2:
- podpora PCIe 5.0 x16/x0 (pro procesory Ryzen™ 9000/7000)
- podpora PCIe 4.0 x8/x0 (pro procesory Ryzen™ 8700/8600/8400)
- podpora PCIe 4.0 x4/x0 (pro procesory Ryzen™ 8500/8300)
Úložný prostor:
celkem podporuje 5 slotů M.2 a 4 porty SATA 6Gb/s
* M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2260 zařízení
* M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení
* M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 22440/2280 zařízení
* M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
* M.2_5 (čipset) podporuje až PCIe 4.0 x4, podpora 2280 zařízení
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a podpora RAID 0/1/(5)/10 pro úložná zařízení M.2 NVMe
USB:
Zadní USB (celkem 13 portů)
* 2x USB 4.0 40Gb/s (typ C)
* 2x USB 3.2 Gen 2 10Gb/s (typ C)
* 9x USB 3.2 Gen 2 10Gb/s (typ A)
Přední USB (celkem 9 portů)
* 1x USB 20Gb/s (typ C)
* 4x USB 5Gb/s (typ A)
* 4x USB 2.0

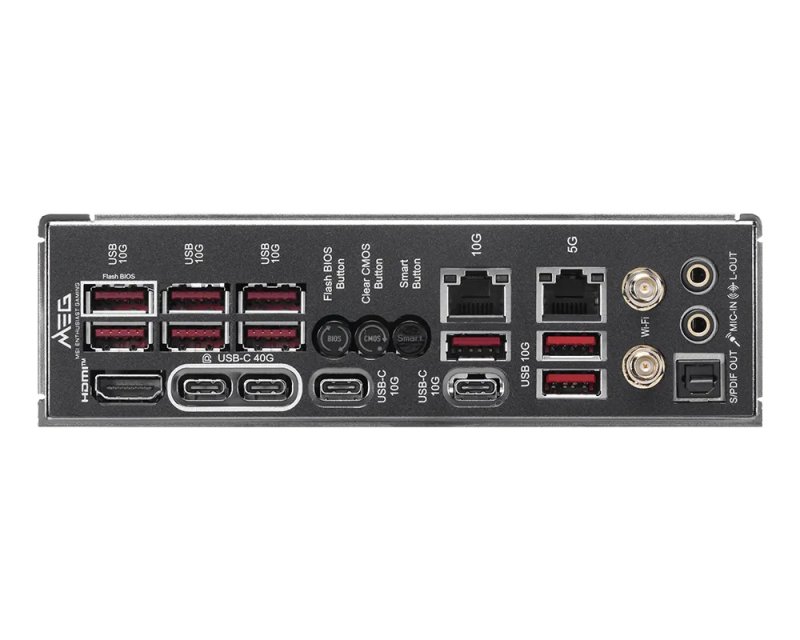

Porty na zadním panelu:
* 2x USB 4.0 40Gb/s (typ C)
* 2x USB 3.2 Gen 2 10Gb/s (typ C)
* 9x USB 3.2 Gen 2 10Gb/s (typ A) červený
* 1x HDMI™
* 1x RJ-45 5G LAN
* 1x RJ-45 10G LAN
* 1x Wi-Fi/Bluetooth
* 2x audio konektor
* 1x S/PDIF out
* 1x tlačítko Flash BIOS
* 1x tlačítko Clear CMOS
* 1x tlačítko Smart
Interní porty:
Napájení
* 1x napájecí konektor (ATX_PWR)
* 2x napájecí konektor (CPU_PWR)
* 1x napájecí konektor (PCIE_PWR 8pin)
* 1x přední konektor typ C pro rychlé nabíjení (PD_PWR1)
Související s ventilátorem a chlazením
* 1x ventilátor CPU
* 2x kombinovaný ventilátor (Pump_Sys Fan)
* 5x systémový ventilátor
Související s úložištěm
* 4x SATA 6Gb/s konektor
* 5x slot M.2 (M-Key)
USB
* 4x USB 2.0
* 4x USB 5Gb/s (typ A)
* 1x USB 20Gb/s (typ C)
Osvětlení LED
* 3x adresovatelný V2 RGB LED konektor (JARGB_V2)
* 1x RGB LED konektor (JRGB)
* 1x EZ Digi-Debug LED
* 4x EZ Debug LED
* 1x EZ Memory Detection LED
* 1x EZ LED Control switch
Ostatní
* 1x EZ Conn-header (JAF_2)
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Water Flow connector
* 1x Front Audio (JAUD)
* 2x Thermal Sensor connector (T_SEN)
* 1x Tuning Controller connector (JDASH)
* 1x TPM pin header (podpora TPM 2.0)
* 2x Direct OC Jumper (JBCLK)
* V-check point

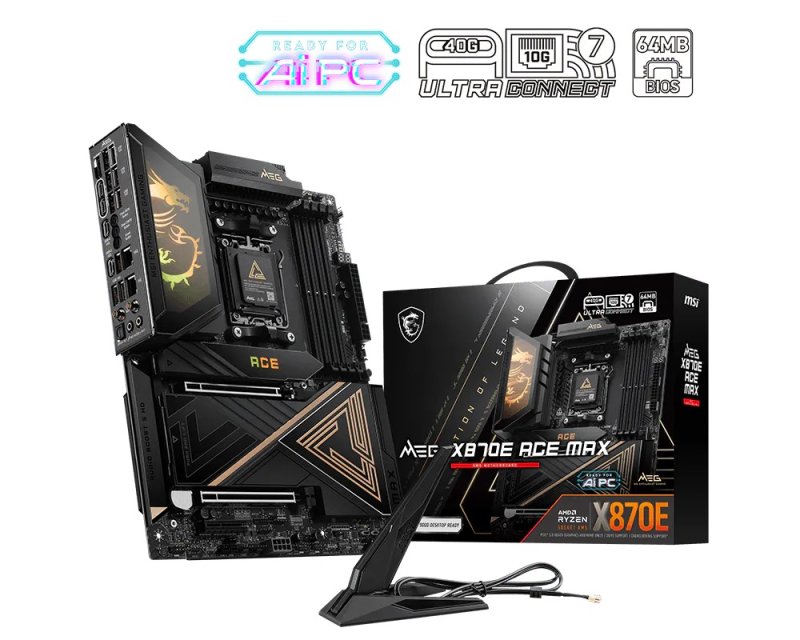

Příslušenství:
* 4x SATA 6Gb/s kabel
* 1 na 3 EZ Conn-kabel (V2)
* 1 na 3 ARGB Gen 2 prodlužovací kabel
* 2x Thermistor kabel
* EZ Front Panel kabel
* EZ Wi-Fi anténa
* 3x M.2 šroub
* USB Drive
* sada nálepek
* EZ M.2 Clip II Remover (klíč)
* uživatelská příručka
Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MEG-X870E-ACE-MAX

---

---
