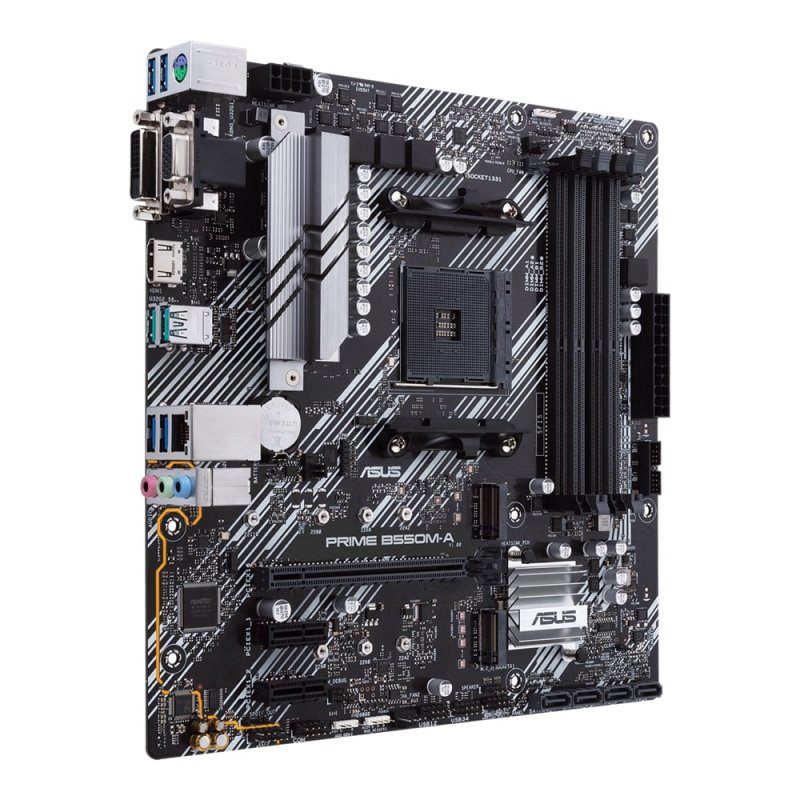

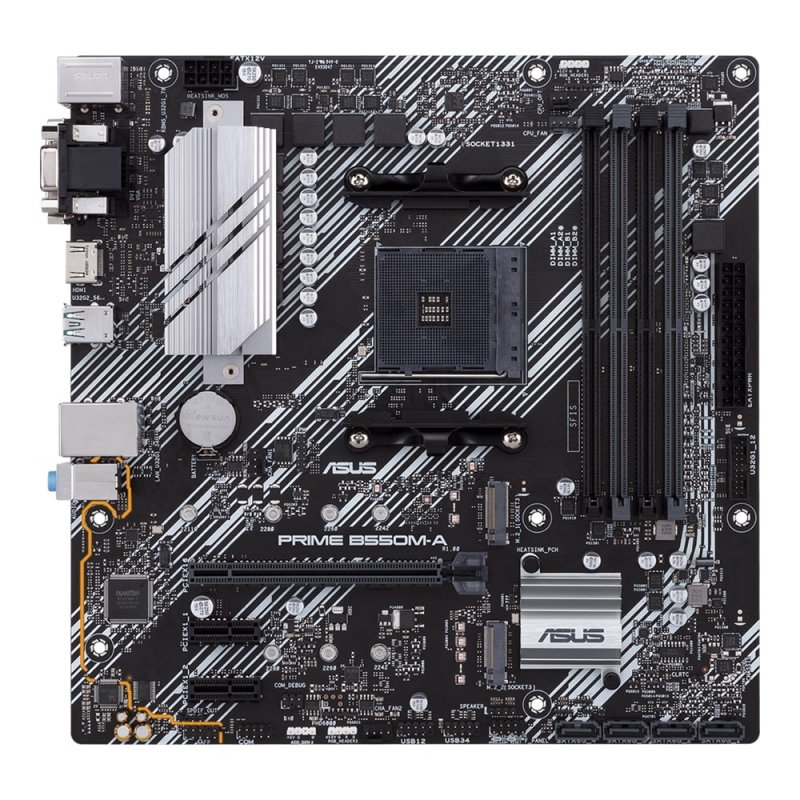

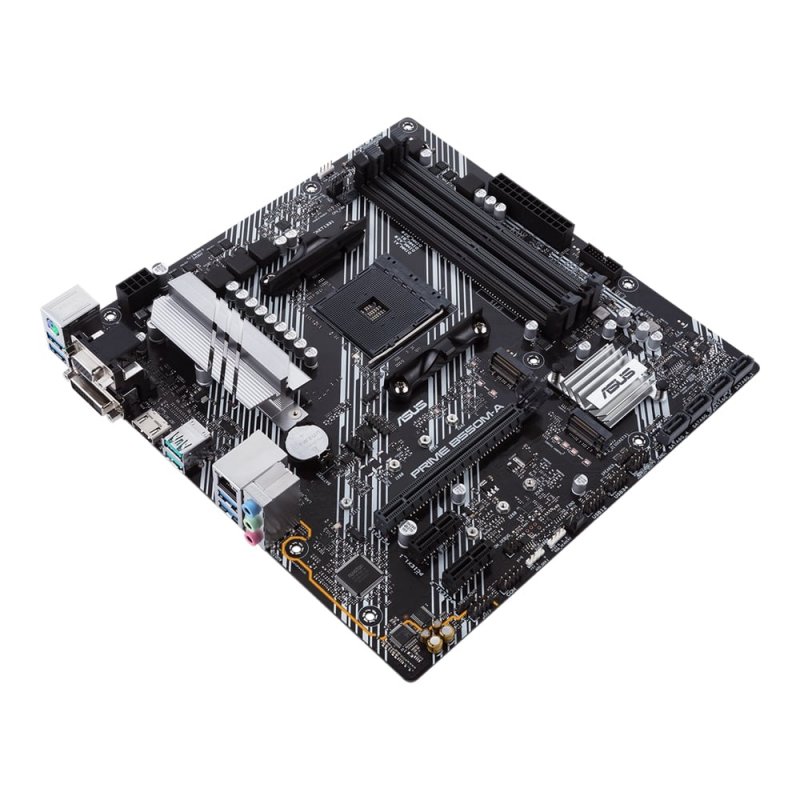

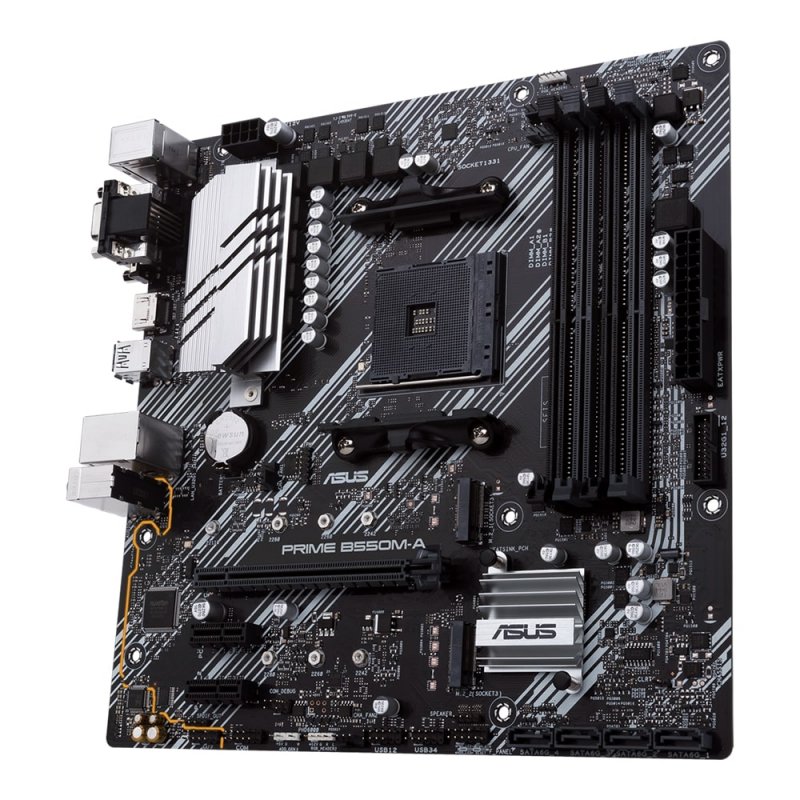

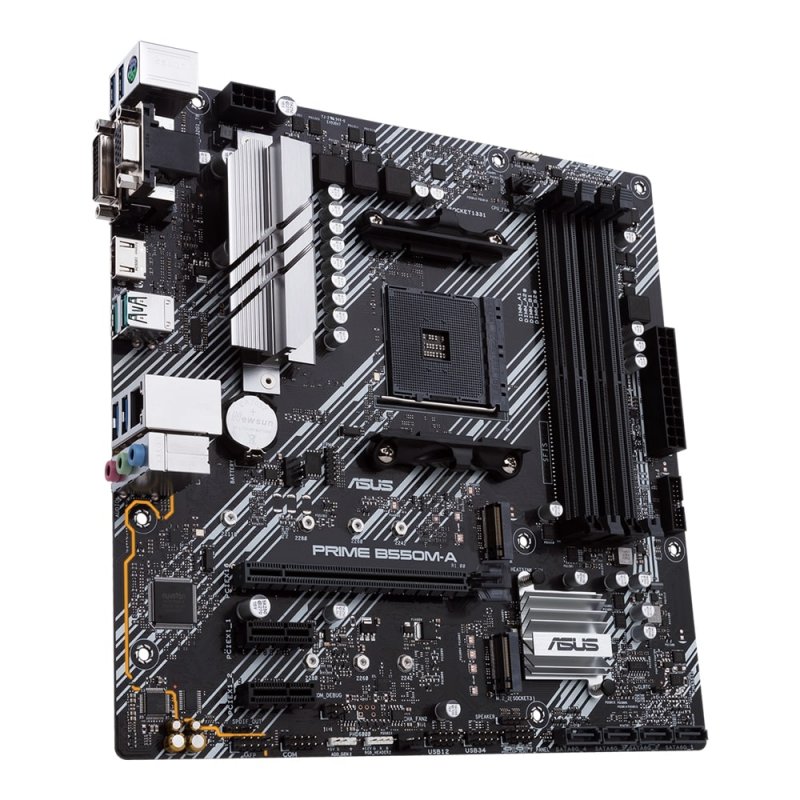

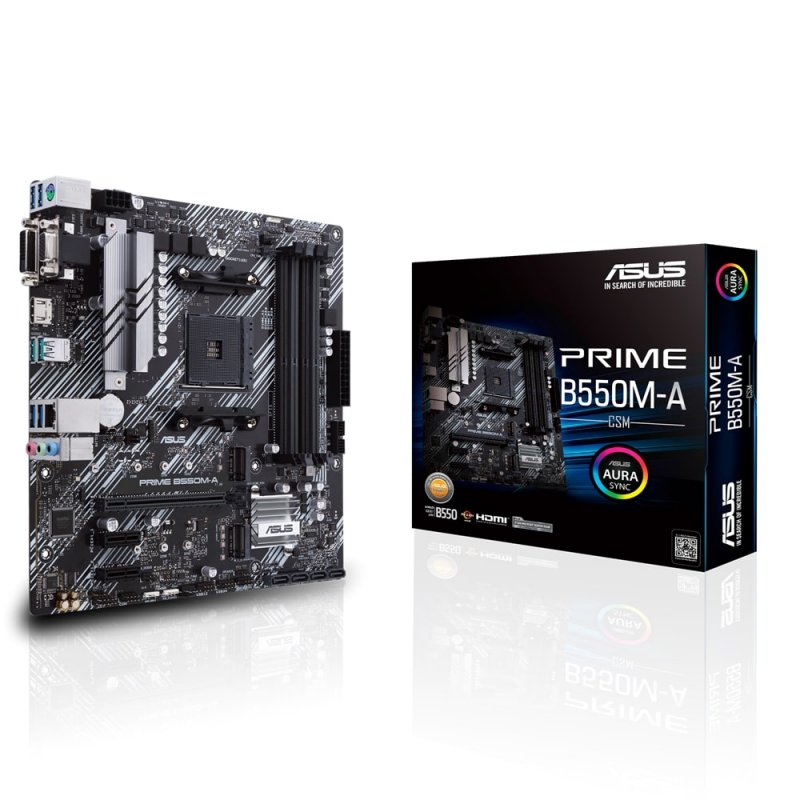

ASUS PRIME B550M-A / CSM
Popis
Chipset: AMD B550Rozměrový formát: mATX Form Factor (244 mm x 244 mm)
Podpora pro procesory: AMD AM4 Socket for AMD Ryzen™ 5000 Series/ 4000 G-Series/ 3000 Series Desktop Processors
Patice procesoru: AM4
Pozice na paměti: 4x DDR4 DIMM
Podpora pro paměti:
*AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors - 4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory
*AMD Ryzen™ 4000 G-Series Desktop Processors - 4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory
Max.velikost operační paměti: 128 GB
Podpora pro paměti typu: DDR4
*Dual Channel Memory Architecture
*ECC Memory (ECC mode) support varies by CPU
Grafická karta: Integrated Graphics Processor (na základě procesoru)
*1x D-Sub
*1x DVI-D
*1x HDMI 2.1(4K@60HZ)
Zvuková karta:
*Realtek ALC887/897 7.1 Surround Sound High Definition Audio CODEC
Síťová karta:
*Realtek RTL8111H 1Gb Ethernet
Rozšiřující sloty:
*AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
*1x PCIe 4.0 x16 (x16 mode)
*AMD Ryzen™ 4000 G-Series Desktop Processors
*1x PCIe 3.0 x16 (x16 mode)
*AMD B550 Chipset
*2x PCIe 3.0 x1
RAID řadič: 0, 1, 10
SATA:
*4x SATA 6Gb/s port(s)
M.2:
*AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :
*1x M.2_1 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
*AMD Ryzen™ 4000 G-Series Desktop Processors :
*1x M.2_1 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
*AMD B550 Chipset
*1x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
USB:
*zadní USB porty ( celkem 6 )
*2x USB 3.2 Gen 2 port(s)(2 x Type-A)
*4x USB 3.2 Gen 1 port(s)(4 x Type-A)
*přední USB porty ( celkem 6 )
*2x USB 3.2 Gen 1 port(s)(2 x Type-A)
*4x USB 2.0 port(s)(4 x Type-A)
Interní porty:
*1x CPU Fan connector(s)
*1x CPU OPT Fan connector(s)
*2x Chassis Fan connector(s)
*2x Aura RGB Strip Headers
*1x Addressable Gen 2 header(s)
*1x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
*2x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
*1x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
*1x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (SATA mode & X4 PCIE mode)
*1x SPI TPM header
*4x SATA 6Gb/s connector(s)
*1x S/PDIF out header(s)
*1x 24-pin EATX Power connector(s)
*1x 8-pin EATX 12V Power connectors
*1x Front panel audio connector(s) (AAFP)
*1x Clear CMOS jumper(s)
*1x System panel connector
*1x COM port header
*1x Speaker connector

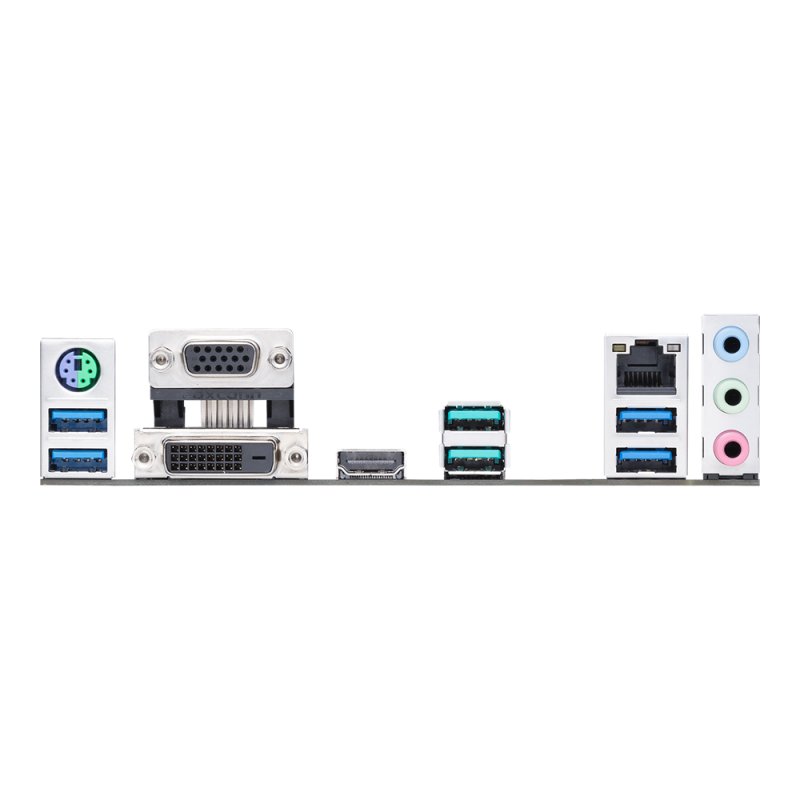

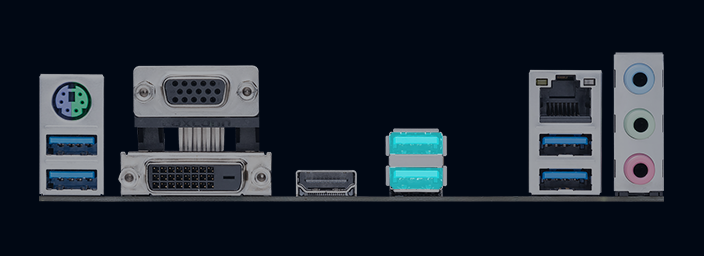

Externí porty:
*1x PS/2 keyboard/mouse combo port(s)
*1x DVI-D
*1x D-Sub
*1x HDMI
*1x LAN (RJ45) port(s)
*2x USB 3.2 Gen 2 (teal blue) (2 x Type-A)
*4x USB 3.2 Gen 1 (blue) Type-A
*3x Audio jack(s)

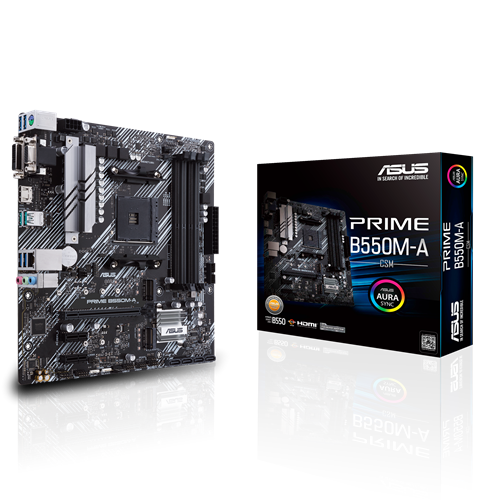

Obsah balení:
*1 x ACC Express Activation Key Card
*I/O Shield
*2x SATA 6Gb/s cable(s)
*1x Supporting DVD
*User manual
*1x M.2 SSD screw package(s)
BIOS: 256 Mb Flash ROM, UEFI AMI BIOS
Stránka výrobce: https://www.asus.com/Motherboards-Components/Motherboards/All-series/PRIME-B550M-A-CSM
https://www.asus.com/microsite/motherboard/ASUS-motherboards-Win11-ready/
https://www.asus.com/support/FAQ/1046215

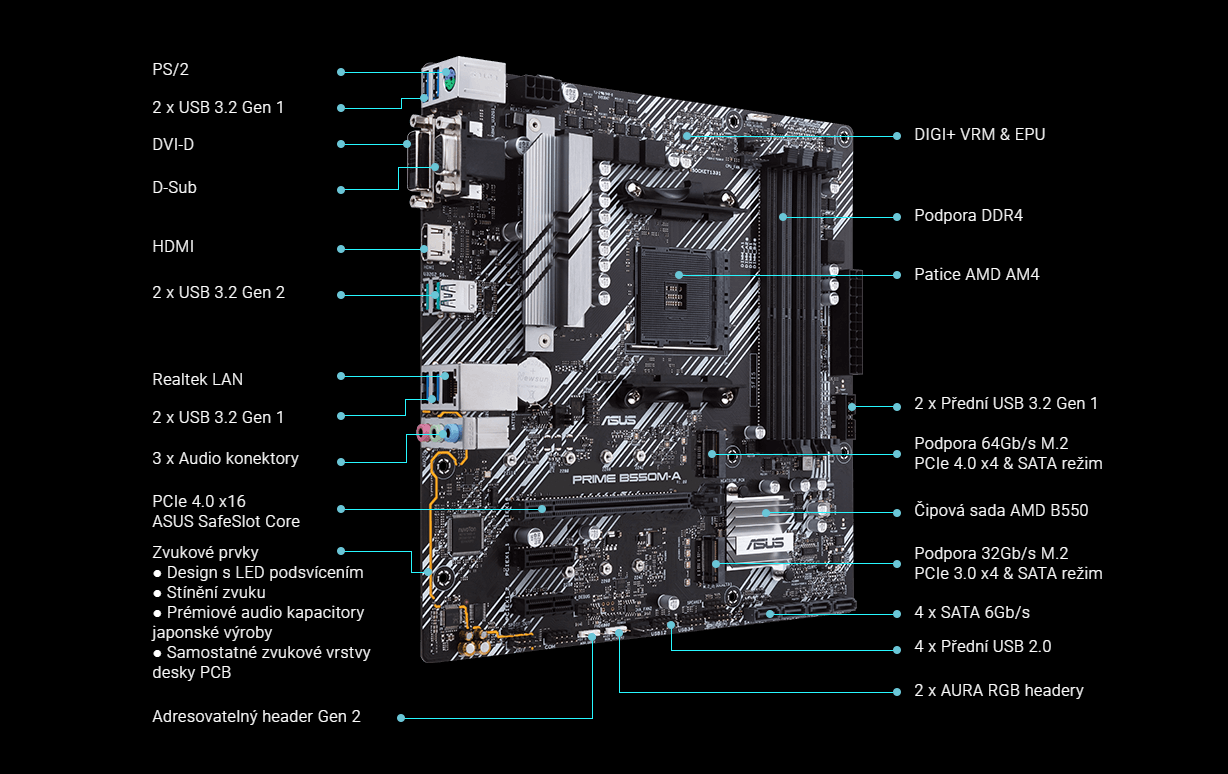

ASUS PRIME B550M-A/CSM
Základní deska AMD B550 (Ryzen AM4) micro ATX s duální M.2, PCIe 4.0, 1 Gb Ethernet, HDMI/D-Sub/DVI, SATA 6 Gbps, USB 3.2 Gen 2 Type-A a podpora záhlaví Aura Sync RGB
- Patice AMD AM4: Připraveno pro stolní procesory Ryzen řady 5000/4000 G-Series/ 3000
- Komplexní chlazení: chladič VRM, chladič PCH a Fan Xpert 2+
- Extrémně rychlé připojení: Duální M.2, PCIe 4.0, 1 Gb Ethernet, USB 3.2 Gen 2 typu A
- Aura Sync RGB: Integrovatelné záhlaví Gen 2 pro RGB LED pásky, snadno synchronizovatelné s hardwarem podporujícím Aura Sync

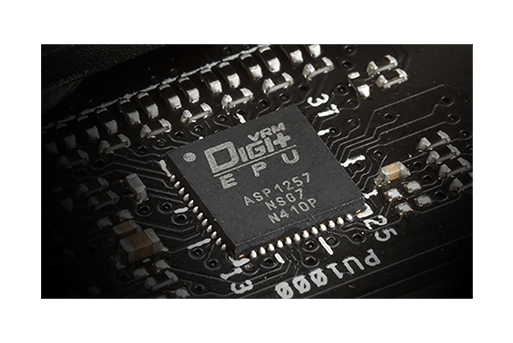

EPU
Vestranná energetická účinnost
S jednotkou Energy Processing Unit (EPU) získáte úspory energie napříč celým systémem. EPU automaticky optimalizuje spotřebu energie a maximalizuje úspory v reimu, kdy vá počítač není pouíván.

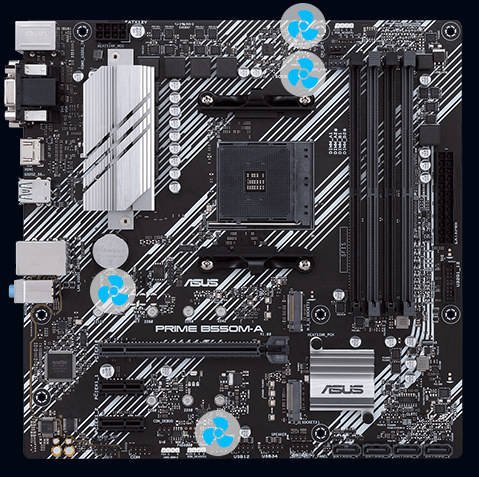

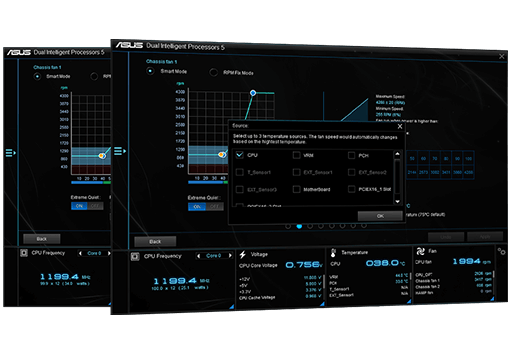

FAN Xpert 2+
Flexibilní monosti ovládání
Software Fan Xpert 2+ poskytuje komplexní kontrolu nad systémovými ventilátory. Reim automatického ladění inteligentně konfiguruje vechny parametry jediným kliknutím. K dispozici je také reim Extreme Quiet, který sniuje rychlost ventilátoru asi pod výchozí minimum, aby byl vá systém při provádění lehkých úloh zcela tichý. Ventilátory lze také ovládat pomocí systému UEFI BIOS.
Ovládání Digi+ VRM
Přesné digitální řízení napětí
Modul regulátoru napětí Digi+ (Řídící komplex napájení) zajiuje v reálném čase kontrolu nad poklesem napětí, automaticky přepíná nastavení frekvence a účinnosti. Rovně umoňuje jemné vyladění procesoru pro maximální stabilitu a výkon.

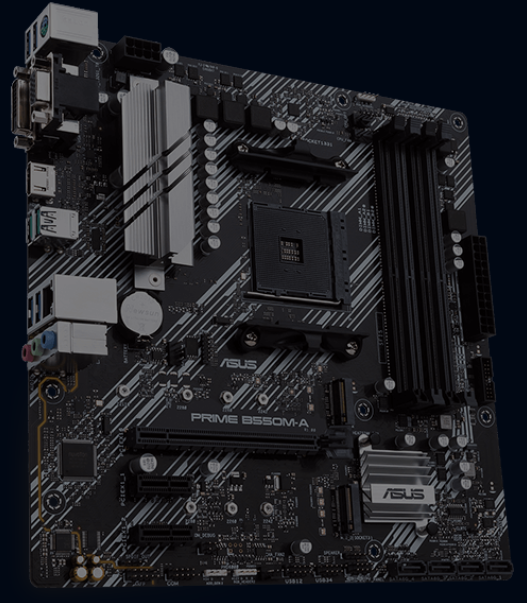

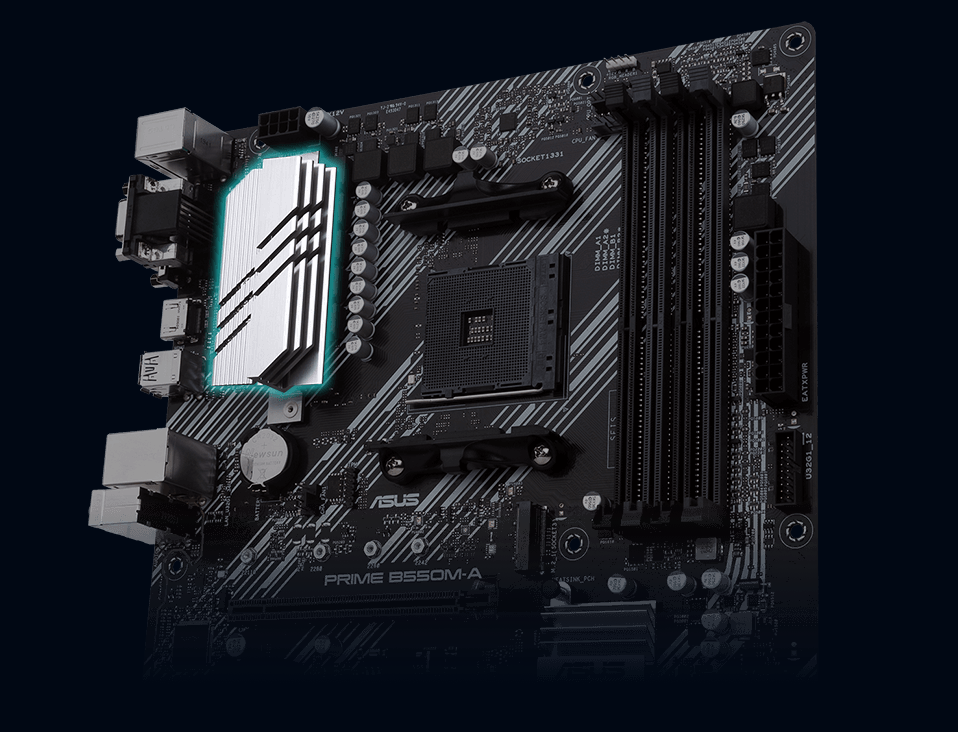

VRM chladič a termální podloky
Chladič napájení s tepelnými podlokami ze spodní strany zlepuje přenos tepla z MOSFETů a tlumivek pro lepí chlazení.
Prvky chlazení v konstrukci

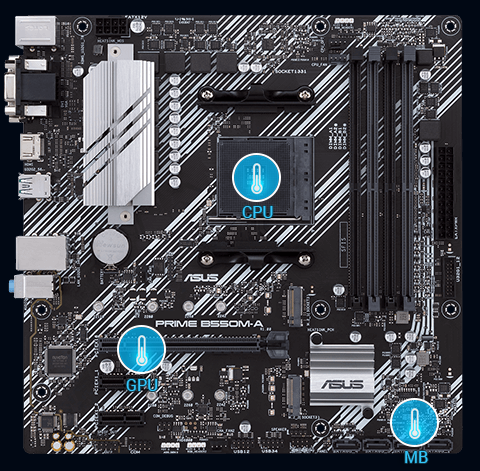

Více tepelných zdrojů
Kadý header můe dynamicky odkazovat na tři teplotní senzory. Ventilátor Xpert 2+ vám umoňuje mapovat teplotu podporovaných grafických karet ASUS a optimalizovat tak chlazení pro úlohy náročné na GPU a CPU.

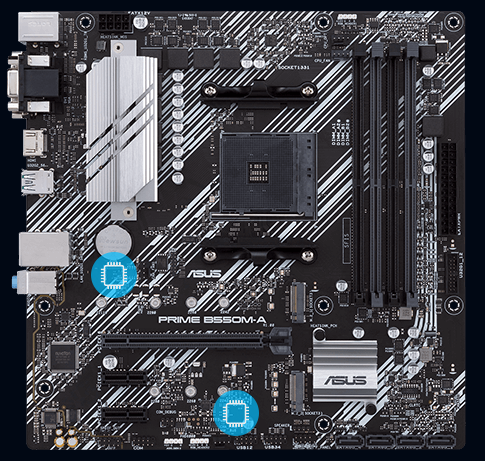

Inteligentní ochrana
Speciální integrovaný obvod chrání kadou hlavici ventilátoru před přehřátím a nadproudem.
4-pinový PWM/DC ventilátor
Kadý header integrovaného ventilátoru asi podporuje reim PWM a DC.
Úloitě

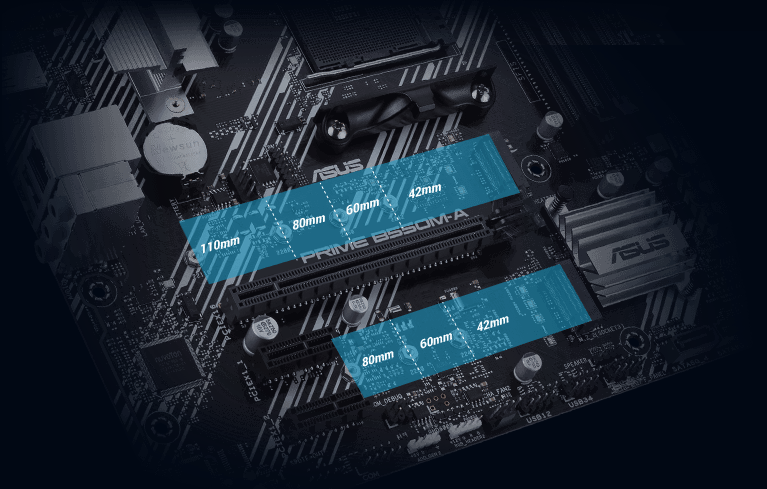

PCIe 4.0 M.2 (a 64 Gbps)
Slot PCIe 4.0 M.2 podporuje a 22110 a poskytuje podporu NVMe SSD RAID pro neuvěřitelné zvýení výkonu. Vytvořte konfiguraci RAID a s úloným zařízením PCIe 4.0 a uívejte si nejvyí rychlosti přenosu dat na platformě AMD Ryzen 3. generace.
Konektivita
USB 3.2 Gen 2 Type-A
Četné porty USB podporují pičková zařízení s jejich mnostvím periferií, včetně dvou konektorů USB typu A na zadním panelu s rychlým připojením USB 3.2 Gen 2 pro kompatibilní asi.

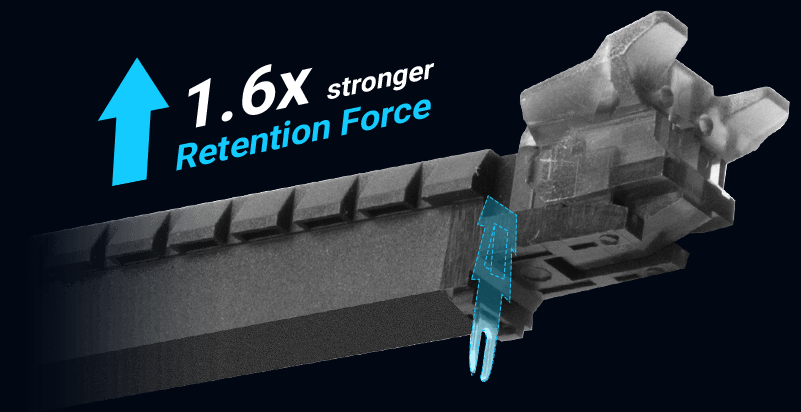

SafeSlot Core
SafeSlot Core je exkluzivní PCIe slot vylepený společností ASUS. Představuje pevnějí konstrukci ukotvení na základní desce pomocí speciálního jitění, které poskytuje 1,6x vyí retenci a 1.3x větí odolnost proti podélnému ohýbání a případnému prasknutí ne u standardních roziřujících slotů.
Aura Sync
Dobře vyladěný systém si zaslouí i odpovídající estetiku. ASUS Aura nabízí plné ovládání osvětlení RGB s řadou funkčních předvoleb pro RGB LED pásky připojené k zabudovaným RGB headerům. A to ve lze synchronizovat s neustále se roziřujícím portfoliem hardwaru podporujícím systém Aura.

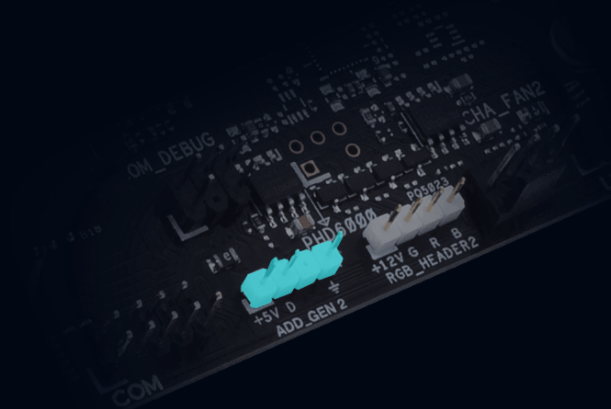

Adresovatelný header Gen 2 RGB
Adresovatelný header Gen 2 RGB je nyní schopný detekovat počet LED na adresovatelných RGB zařízeních druhé generace, co softwaru umoňuje automaticky přizpůsobit světelné efekty konkrétním zařízením. Nový header také nabízí zpětnou kompatibilitu s existujícím zařízením Aura RGB.
DRAM Nadproudová ochrana
Integrované resetovatelné pojistky zabraňují pokození nadproudem a zkratem. Tato ochrana přes I/O porty zahrnuje i DRAM, čím je zajitěna ivotnost vaeho systému a připojených zařízení.
Výjimečné audio
Inteligentní design a prvotřídní hardware vytvářejí kvalitu zvuku, které předčí ve, co jste kdy zaili.
Stínění zvuku
Odděluje domény analogového/digitálního signálu, čím se výrazně sniuje mnohostranná interference.
Samostatná vrstva pro levou a pravou stopu
Zajiuje minimální přeslechy mezi zvukovými trasami.
Prémiové kapacitory japonské výroby
Prémiové součástky poskytují dokonale pohlcující zvukový podpis s výjimečnou věrností.
Společnost ASUS, začínající jako malá firma s několika málo zaměstnanci a zabývající se výrobou základních desek, patří dnes mezi technologicky nejvyspělejší a nejprodávanější značky smartphonů, tabletů, monitorů, notebooků, počítačových komponent a široké škály herního, ale i profesionálího příslušenství.
Produkty společnosti můžeme nalézt téměř ve všech odvětvích trhu s IT.Více informací na www.asus.com
Produkt ASUS PRIME B550M-A / CSM se nachází v kategorii AM4, výrobce ASUS
