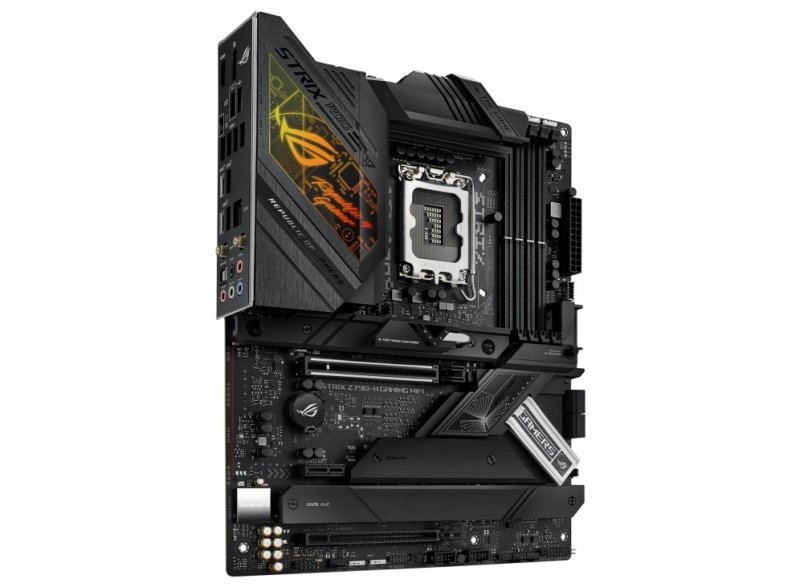

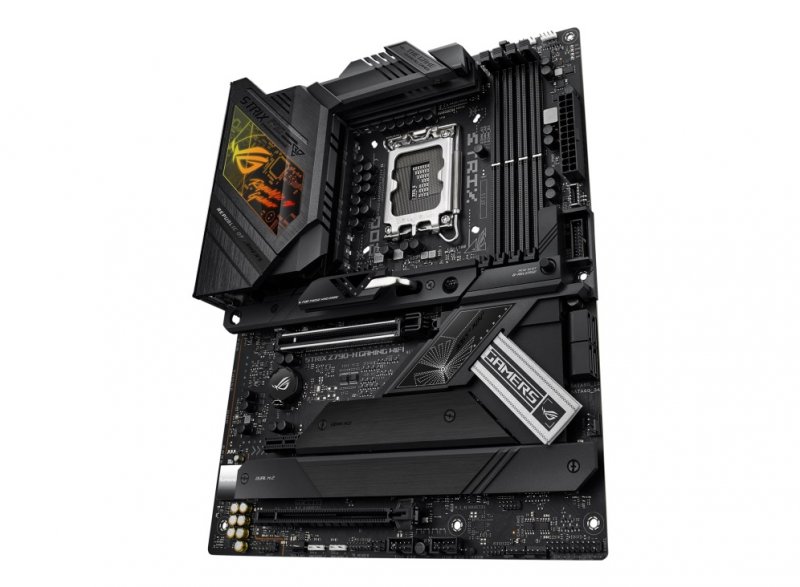

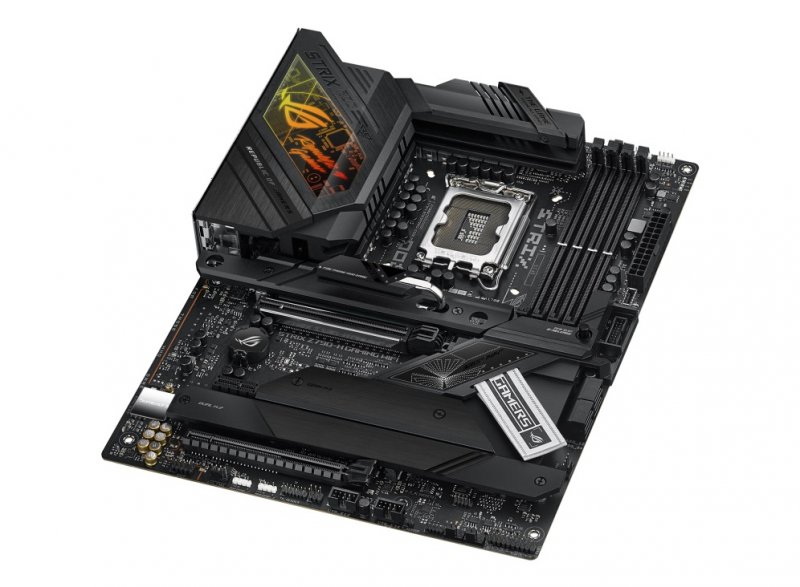

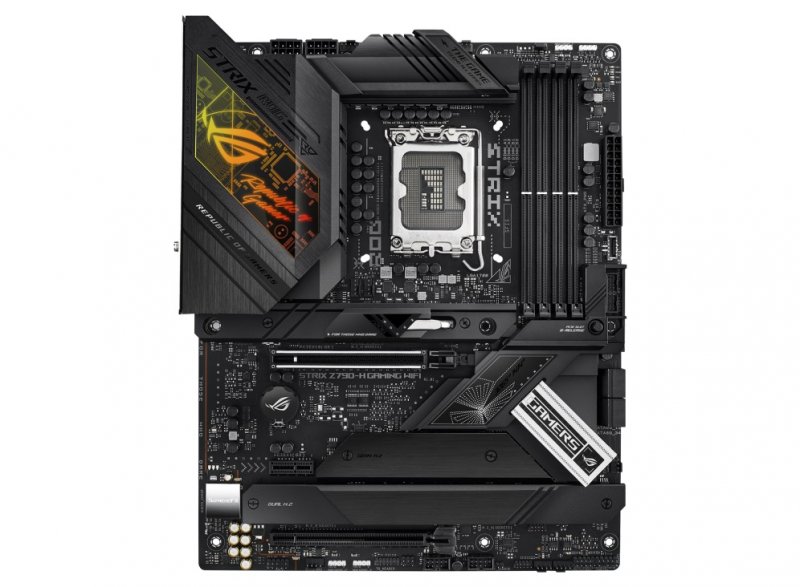

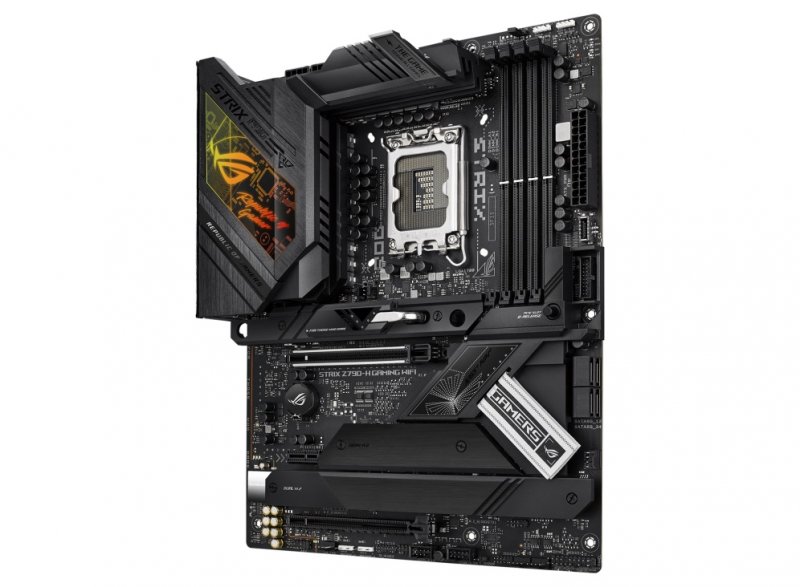

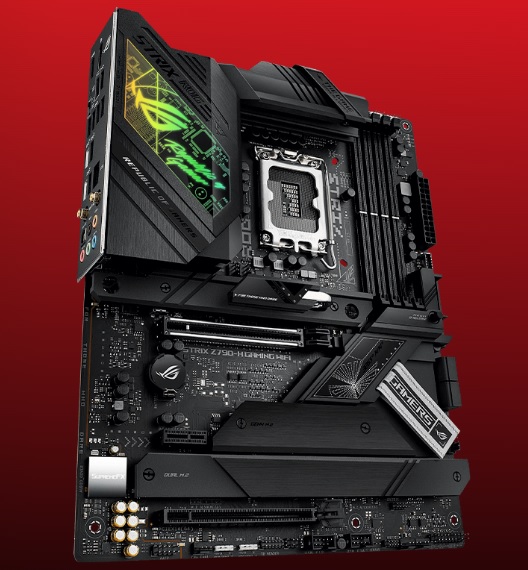

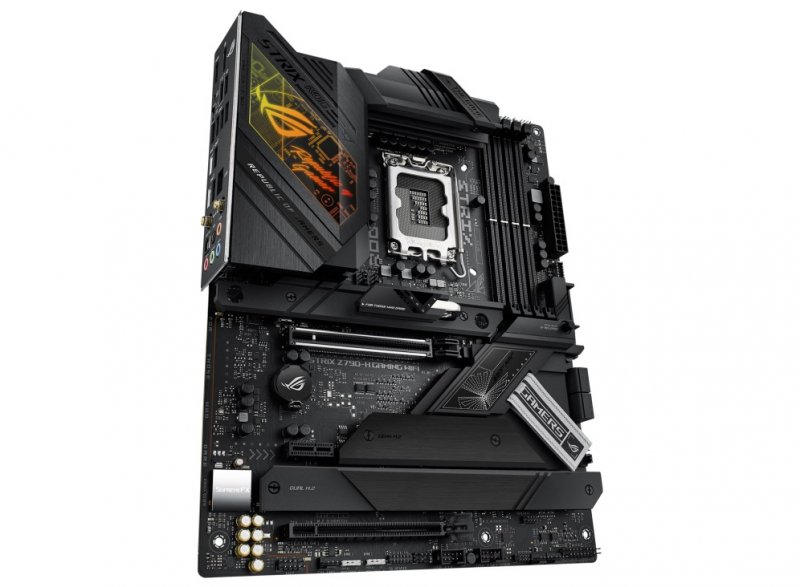

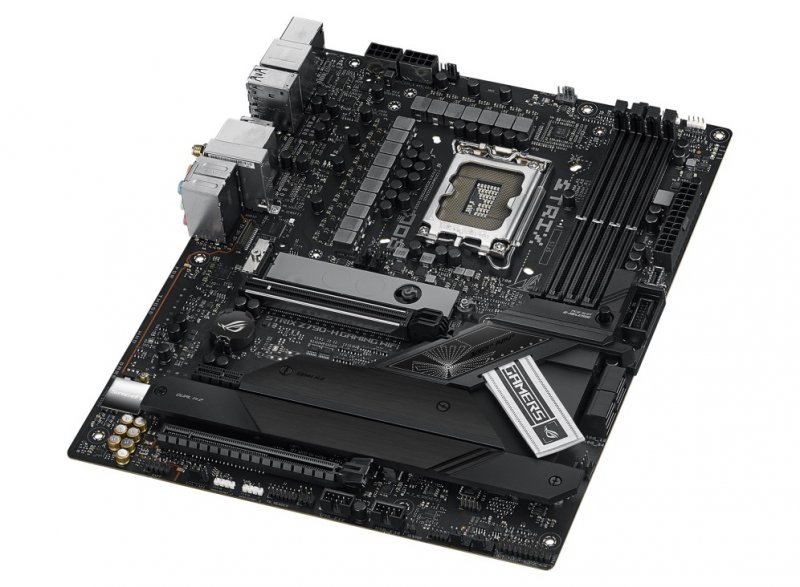

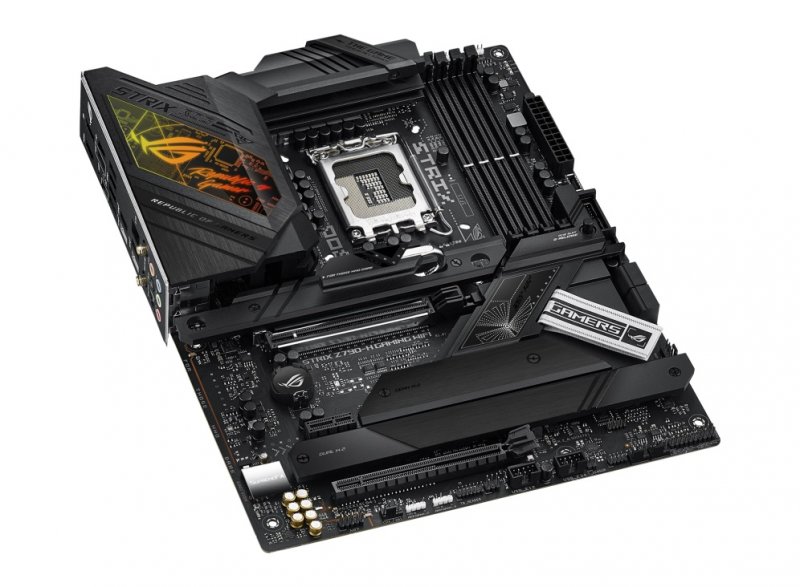

ASUS ROG STRIX Z790-H GAMING WIFI/ LGA 1700/ ATX

Popis produktu

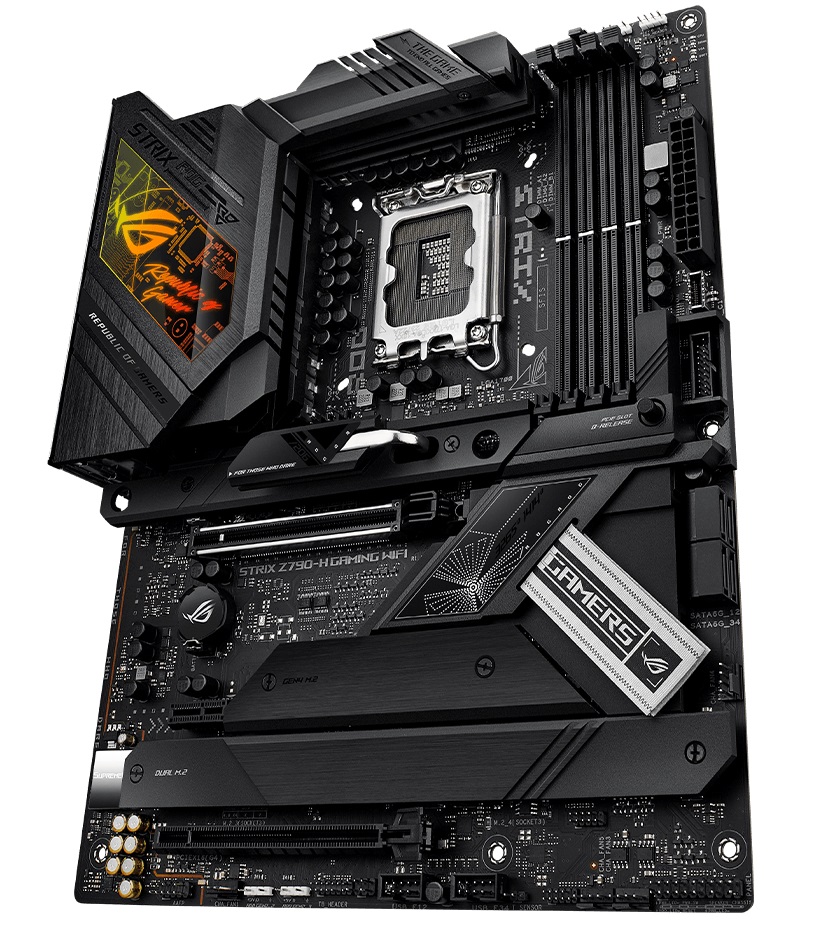

ASUS ROG STRIX Z790-H GAMING WIFI

Chipset: Intel® Z790

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x DIMM, max. 128GB, DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 bez ECC, bez vyrovnávací paměti
• dvoukanálová architektura paměti
• podporuje Intel® Extreme Memory Profile (XMP)
• OptiMem II

Grafické výstupy:

• 1x DisplayPort 1.4
• 1x HDMI® 2.1

Zvuková karta: ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC S1220A - podporuje přehrávání až až 32-bit/192kHz

Ethernet: 1x Intel® 2,5Gb Ethernet
WLAN + Bluetooth: 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) + Bluetooth® v5.3

Rozšiřující sloty:

• 1x PCIe 5.0 x16
• 1x PCIe 4.0 x16 (podporuje režim x4 nebo x4/x4)
• 1x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje PCIe RAID 0/1/5/10 a SATA RAID 0/1/5/10

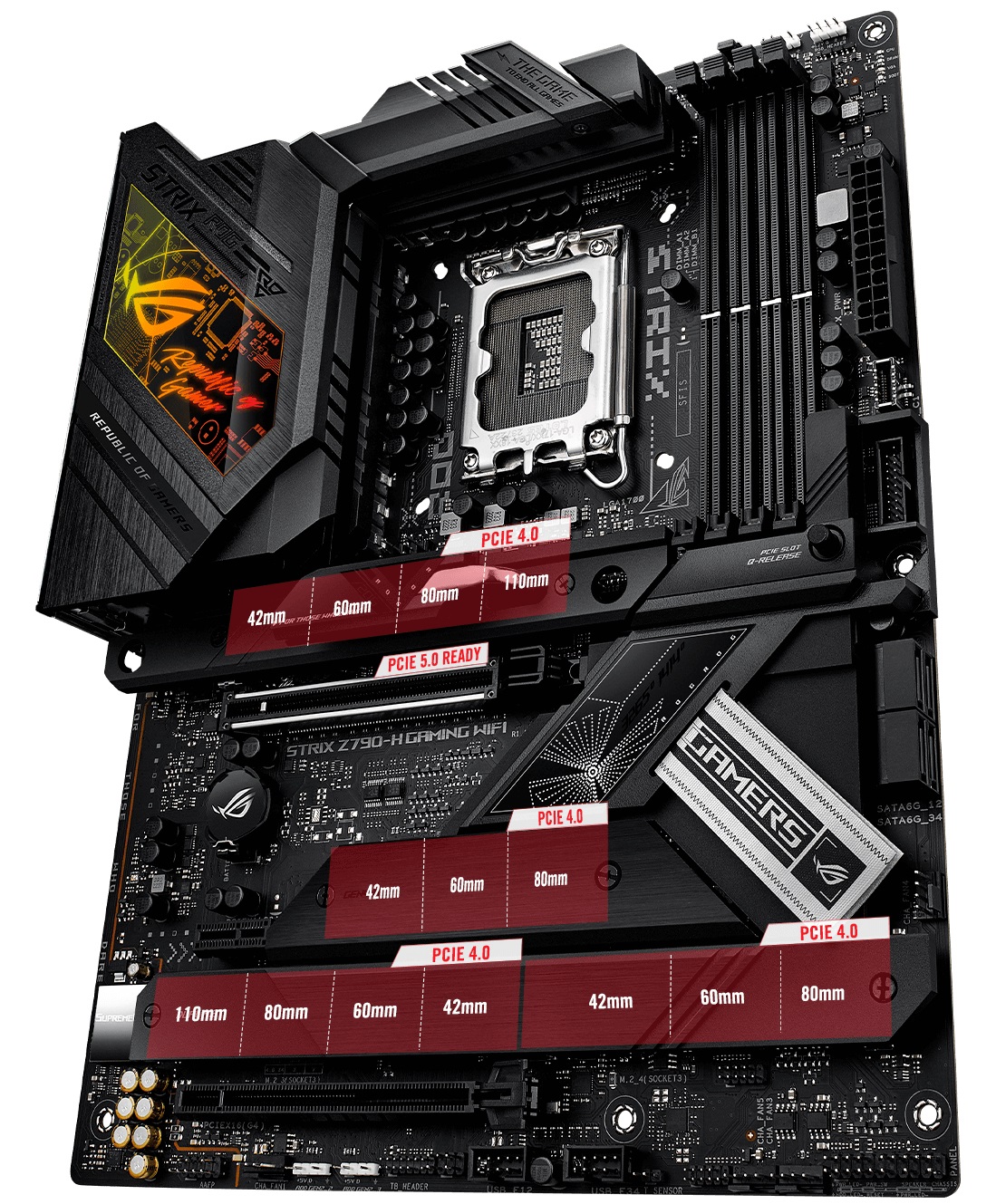

Úložný prostor:
celkem podporuje 4 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
• 1x M.2_2 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
• 1x M.2_3 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
• 1x M.2_4 (Key M), typ 2242/2260/2280 (podporuje režimy PCIe 4.0 x4 a SATA)
• 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 10 portů)

• 1x USB 3.2 Gen 2x2 (1x USB typ C®)
• 3x USB 3.2 Gen 2 (2x typ A + 1x USB typ C®)
• 4x USB 3.2 Gen 1 (4x typ A)
• 2x USB 2.0 (2x typ A)

Přední USB (celkem 7 portů)

• 1x USB 3.2 Gen 2x2 konektor - podpora USB-C® s až 30W PD rychlonabíjením
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

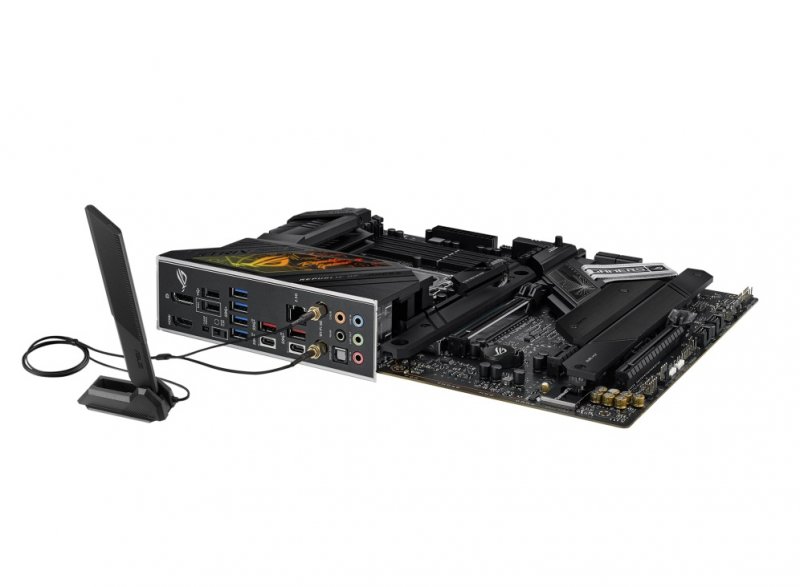

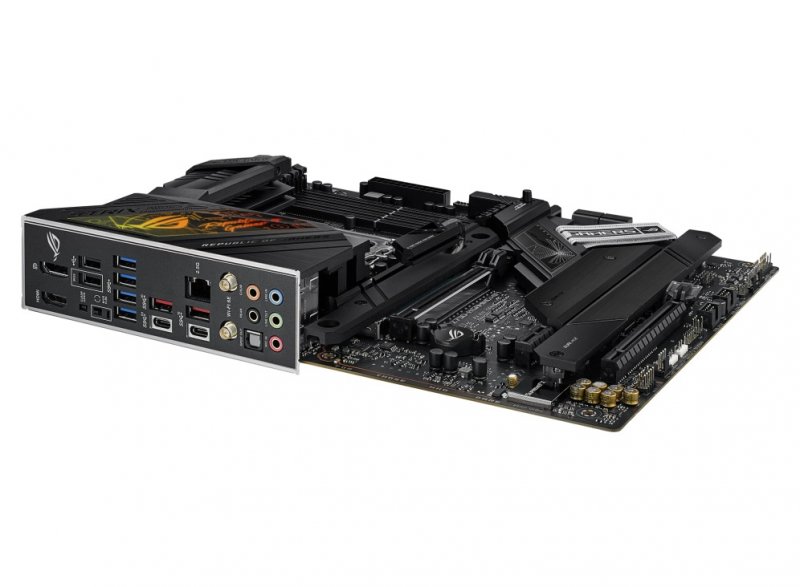

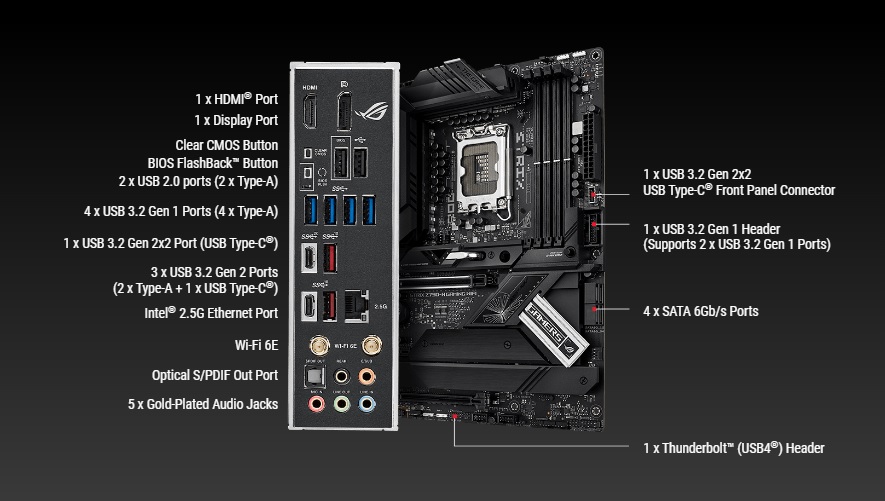

Porty na zadním panelu:

• 1x USB 3.2 Gen 2x2 (1x USB typ C®)
• 3x USB 3.2 Gen 2 (2x typ A + 1x USB typ C®)
• 4x USB 3.2 Gen 1 (4x typ A)
• 2x USB 2.0 (2x typ A)
• 1x DisplayPort
• 1x HDMI®
• 1x Wi-Fi modul
• 1x Intel® 2,5Gb Ethernet
• 5x audio jack
• 1x optický S/PDIF out
• 1x tlačítko BIOS FlashBack™
• 1x tlačítko Clear CMOS

Interní porty:
Související s ventilátorem a chlazením

• 1x 4-pin CPU Fan header
• 1x 4-pin CPU OPT Fan header
• 1x 4-pin AIO Pump header
• 5x 4-pin Chassis Fan header

Napájení

• 1x 24-pin hlavní napájecí konektor
• 2x 8-pin +12V napájecí konektor

Související s úložištěm

• 4x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB 3.2 Gen 2x2 konektor - podpora USB-C®
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Ostatní

• 3x adresovatelný Gen 2 header
• 1x Aura RGB header
• 1x CPU Over Voltage jumper
• 1x Front Panel Audio header (AAFP)
• 1x 20-3 pin System Panel header s funkcí Chassis intrude
• 1x header tepelného senzoru
• 1x Thunderbolt™ (USB4®) header

BIOS: 256Mb Flash ROM, UEFI AMI BIOS

Příslušenství:

• 2x SATA 6Gb/s kabel
• 1x Thermal pad pro M.2
• 1x ASUS Wi-Fi anténa
• 1x balení stahovacích pásek
• 1x balení Q-Latch pro M.2 zadní desku
• 1x balení Q-Latch pro M.2
• 2x M.2 gumové podložky
• 1x M.2 zadní deska pryž
• 1x ROG STRIX nálepka
• 1x ROG klíčenka
• 1x ROG STRIX poděkování
• 1x uživatelská příručka

Odkaz na stránky výrobce: https://rog.asus.com/motherboards/rog-strix/rog-strix-z790-h-gaming-wifi-model/

ROG STRIX Z790-H GAMING WIFI

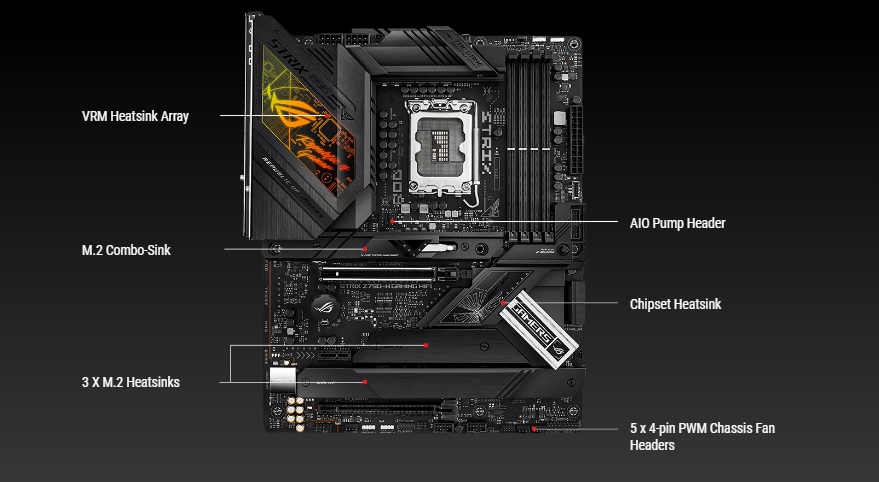

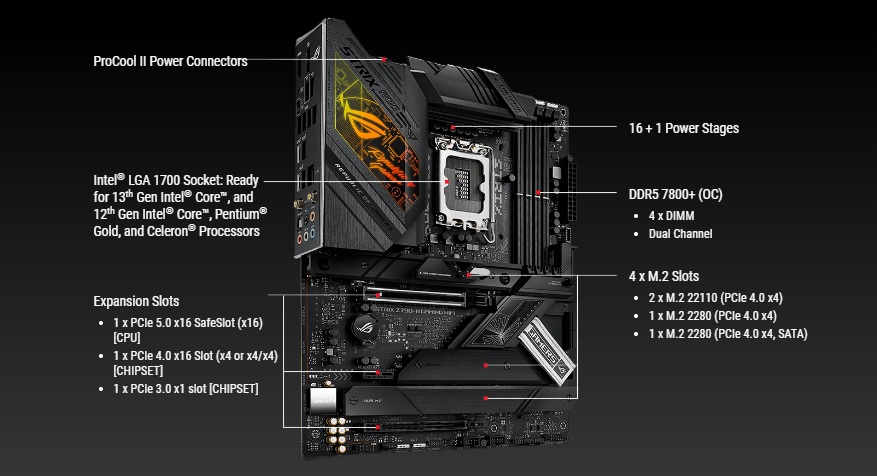

Udeřte nenápadně s výkonným ROG Strix Z790-H. Tlusté černé chladiče udržují teploty VRM pod pokličkou a dávají procesorům Intel 13. generace prostor pro vyšší boosty. Čtyři sloty M.2 jsou vybaveny podobně a horní slot je vybaven kombinovaným chladičem, který umožňuje propašovat další chlazení. Podpora PCIe 5.0 čeká na grafické karty nové generace a špičková WiFi 6E a USB 3.2 Gen 2x2 plně doplňují konektivitu.

PCIE 5.0

Strix Z790-H přidává do svého arzenálu podporu PCIe 5.0 s rozšiřujícím slotem x16, který je chráněn držákem SafeSlot, aby unesl hmotnost nejnovějších grafických karet.

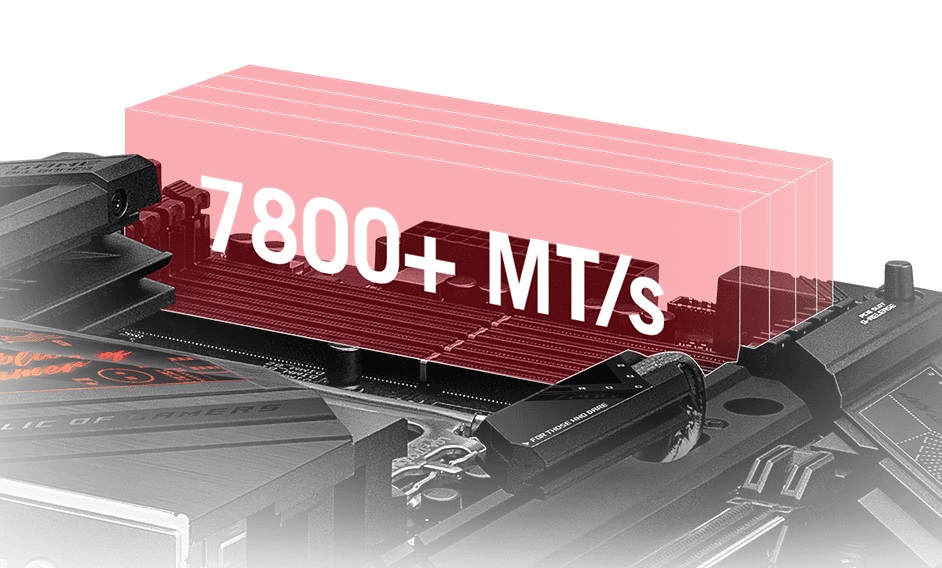

DOMINANCE DDR5

Společnost ROG má dlouhou tradici v oblasti nejrychlejších pamětí a DDR5 není žádnou výjimkou. Díky vylepšenému směrování signálu se sady pro nadšence dostaly daleko za hranici 7 GT/s u modelu Strix Z790-H, a kdo ví, kam až mohou zajít budoucí paměti DIMM? Zkušení veteráni mohou otestovat své schopnosti tím, že si pohrají s rozsáhlou škálou možností ladění v UEFI.

AEMP II

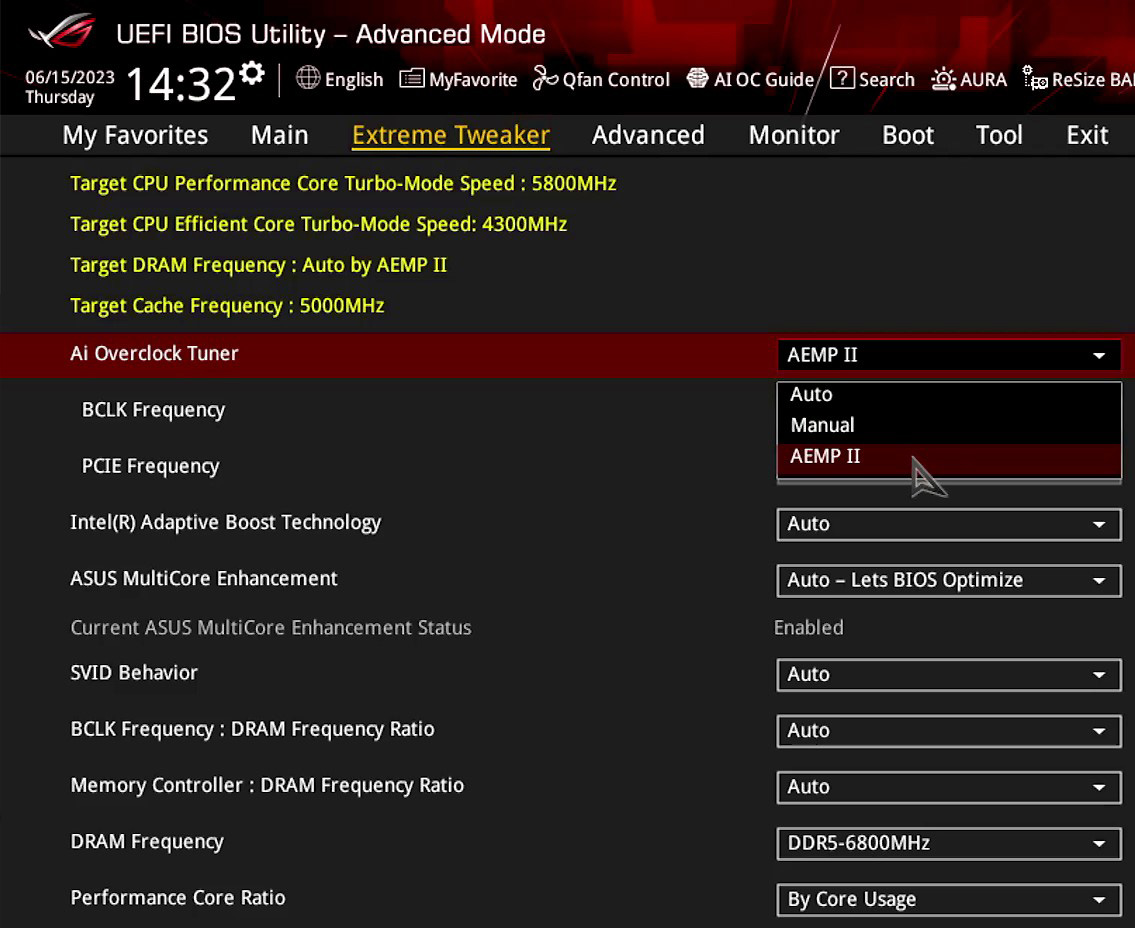

ASUS Enhanced Memory Profile (AEMP) je exkluzivní hardwarové a firmwarové řešení pro přetaktování generických paměťových modulů. Druhá verze AEMP umožňuje automatické ladění sad během spouštění systému a využívá optimalizace stopy PCB desky Strix Z790-H k posunutí frekvencí výše než kdykoli předtím. AEMP II dokáže přetaktovat i smíšené sady v uspořádání quad-DIMM a rozsáhlá knihovna podpory se nyní rozšiřuje na téměř každý modul DDR5, který jinak nemá podporu XMP.

WIFI 6E

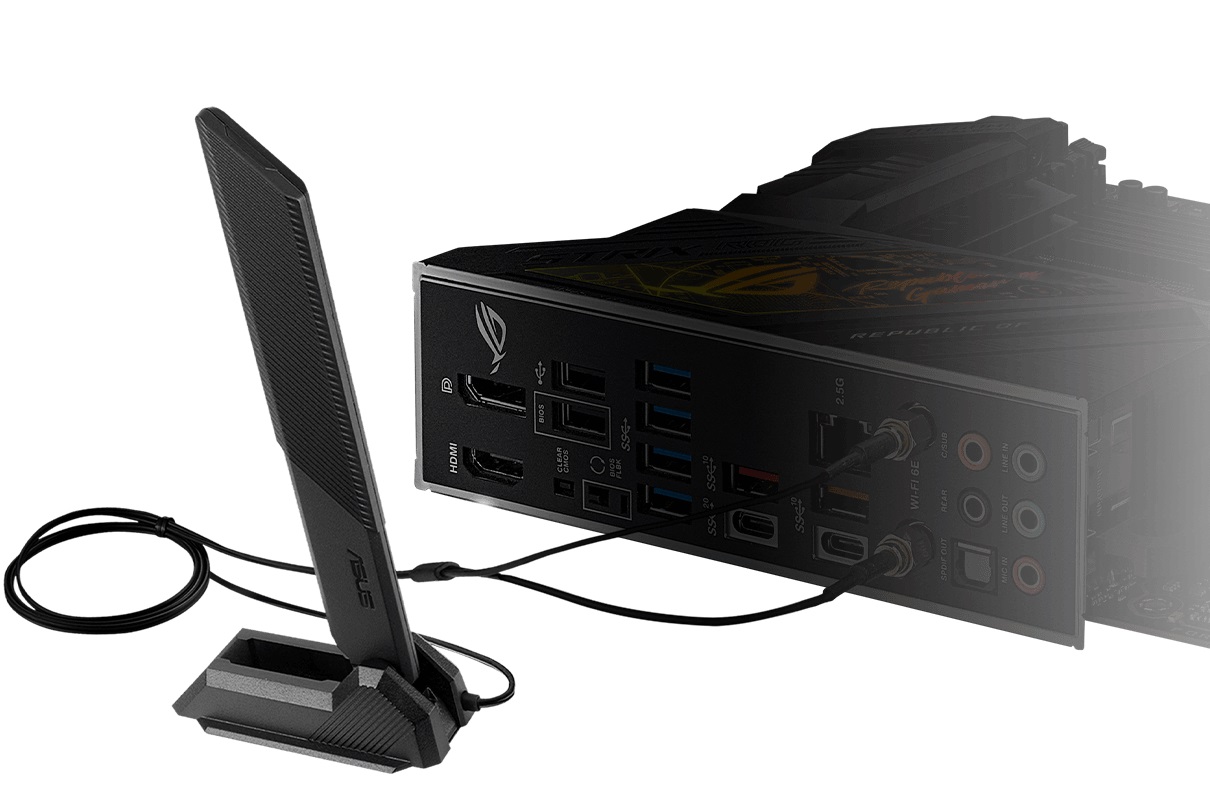

Vestavěná technologie WiFi 6E využívá nově dostupné spektrum v pásmu 6 GHz a poskytuje až sedm 160MHz kanálů pro ultrarychlou propustnost a lepší výkon v hustém bezdrátovém prostředí.

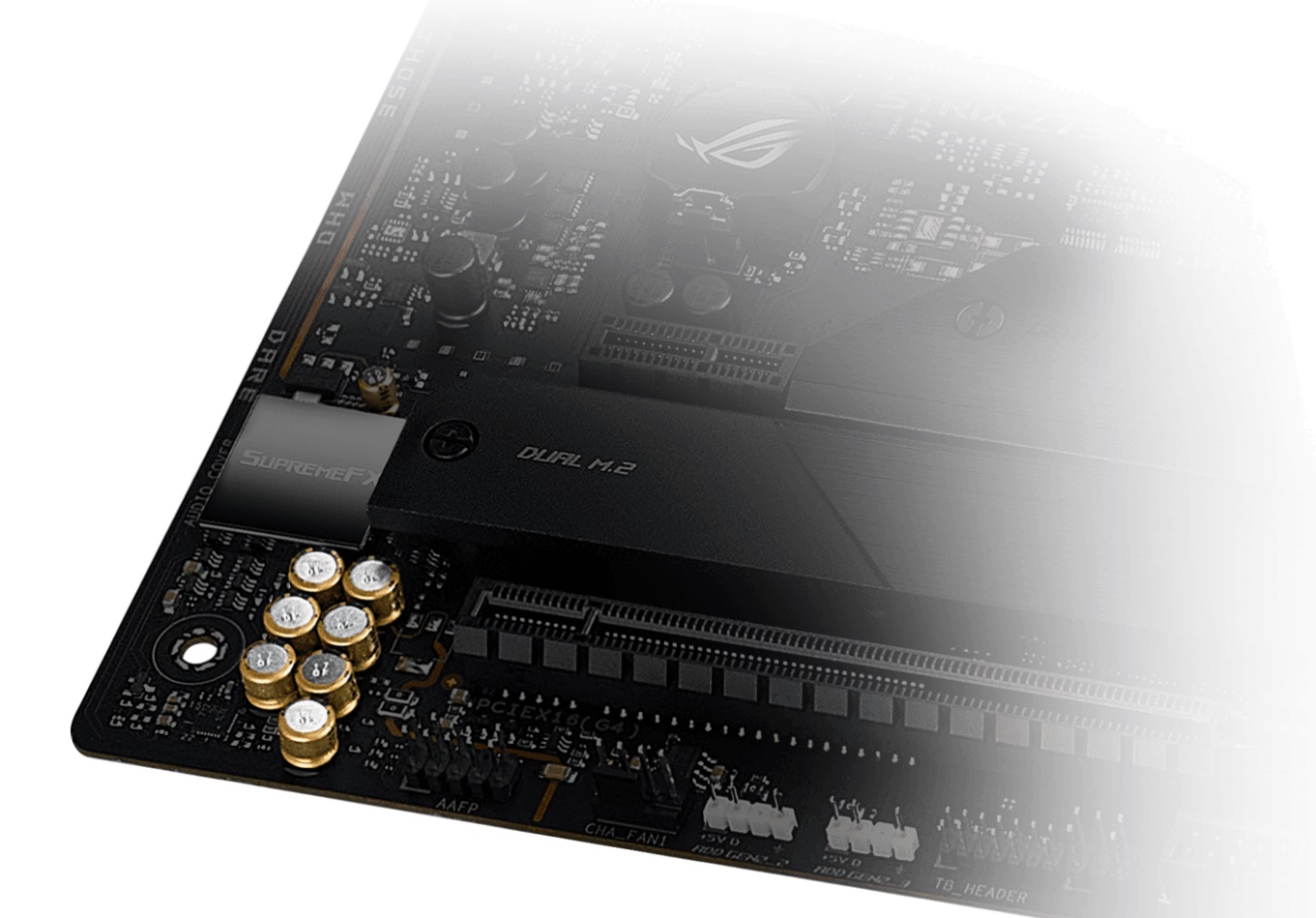

SUPREMEFX

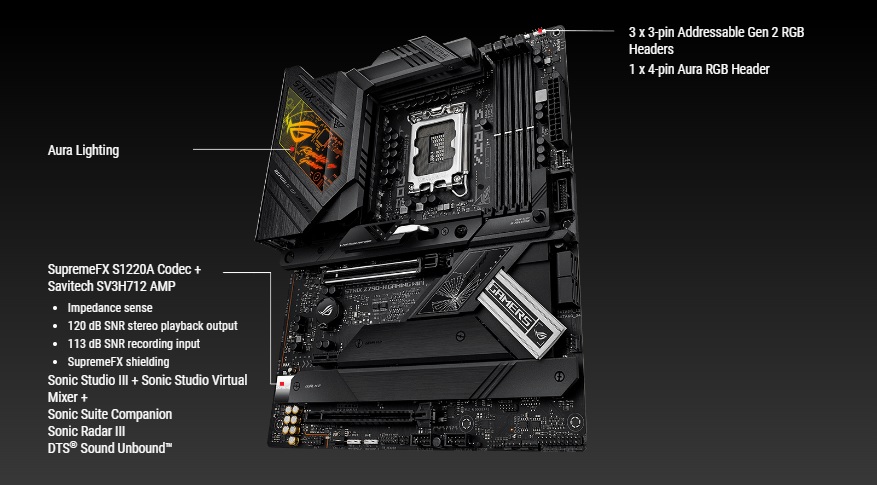

ROG SupremeFX je jedinečná kombinace hardwarových a softwarových technologií, které poskytují vynikající zvuk. Implementace Strix Z790-H je vybavena kodekem S1220A pro přehrávání ve vysokém rozlišení až 32 bitů/192 kHz ve všech kanálech. Výstup z předního panelu je streamován přes integrovaný zesilovač Savitech, který dokáže řídit vysoce věrnou akustiku do široké škály reproduktorů a náhlavních souprav.

AURA SYNC

Základní desky ROG Strix jsou vybaveny technologií ASUS Aura, která umožňuje plné ovládání osvětlení a řadu předvoleb pro vestavěné RGB LED diody i příslušenství třetích stran. Efekty lze snadno synchronizovat napříč kompatibilními grafickými kartami ROG, monitory, klávesnicemi a myšmi, aby vaše sestava měla jednotný vzhled.

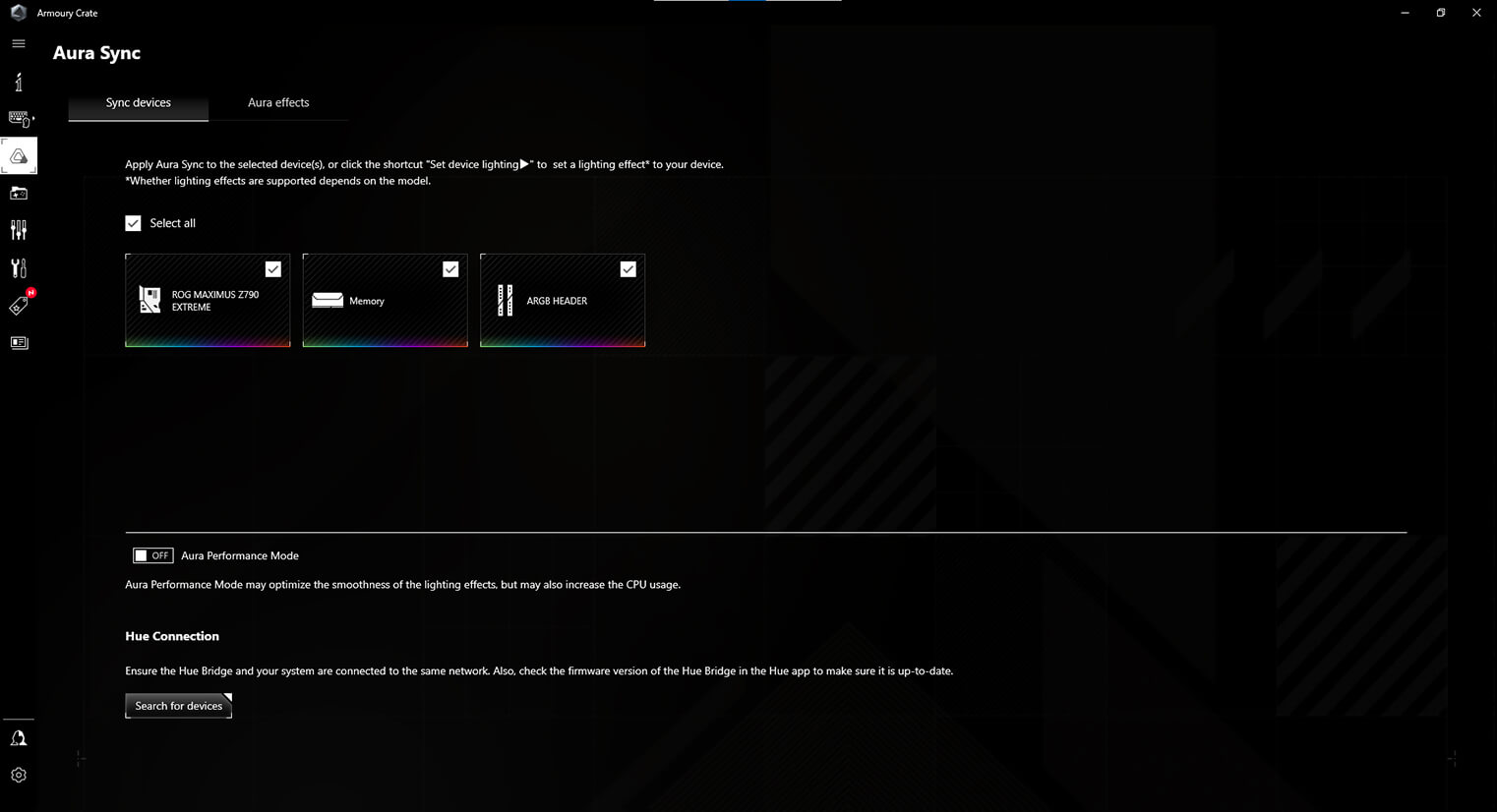

ARMOURY CRATE

Armoury Crate je softwarový nástroj určený k centralizovanému ovládání podporovaných herních produktů, který usnadňuje vyladění vzhledu systému. Z jediného intuitivního rozhraní vám Armoury Crate pomůže přizpůsobit osvětlení RGB a efekty kompatibilních zařízení a synchronizovat je s Aura Sync pro vytvoření jednotného schématu osvětlení v celém systému. Nástroj Fan Xpert4 společnosti Armoury Crate navíc poskytuje komplexní kontrolu nad ventilátory, vodními čerpadly a chladiči typu "vše v jednom" (AIO).

Společnost ASUS, začínající jako malá firma s několika málo zaměstnanci a zabývající se výrobou základních desek, patří dnes mezi technologicky nejvyspělejší a nejprodávanější značky smartphonů, tabletů, monitorů, notebooků, počítačových komponent a široké škály herního, ale i profesionálího příslušenství. Produkty společnosti můžeme nalézt téměř ve všech odvětvích trhu s IT.
Více informací na www.asus.com

Produkt ASUS ROG STRIX Z790-H GAMING WIFI/ LGA 1700/ ATX se nachází v kategorii Intel 1700, výrobce ASUS

Odkazy

stručná příručka:

https://katalog.atcomp.cz/katalog/20083…

manuál:

https://katalog.atcomp.cz/katalog/20083…
